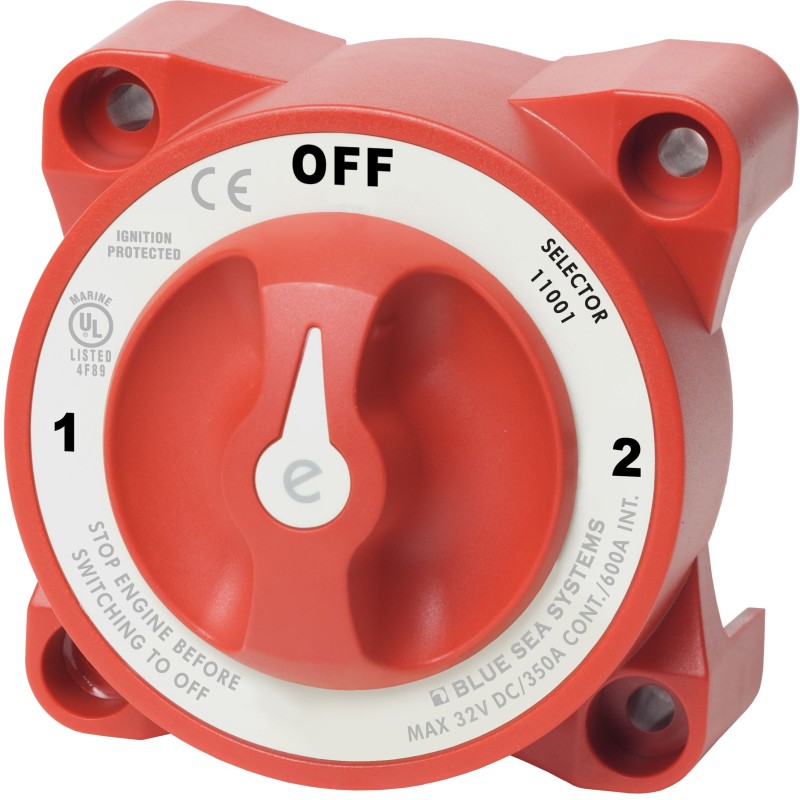

Interruptor Selector E-series 3 Posiciones

El selector e-Series 11001 de Blue Sea Systems permite elegir entre dos bancos de baterías o desconectar por completo la instalación desde un único mando. No tiene posición de combinación ("BOTH"), lo que evita poner las baterías en paralelo por error.

Su diseño de contactos "make-before-break" permite cambiar de un banco a otro sin interrumpir la alimentación. La función AFD (Alternator Field Disconnect) protege los diodos del alternador si el interruptor se pasa a OFF con el motor en marcha. Los terminales AFD también admiten un LED para indicar la posición del interruptor.

Está protegido contra ignición, por lo que es apto para embarcaciones con motor de gasolina, además de diésel intraborda. La carcasa permite montaje en superficie o empotrado por detrás del panel. Los espárragos de cobre estañado ofrecen alta conductividad y resistencia a la corrosión en ambiente marino.

Características principales

Selector de 3 posiciones para dos bancos de baterías, sin combinación
Desconexión de campo del alternador (AFD) integrada
Contactos "make-before-break": cambio de banco sin corte de corriente
Protección contra ignición (SAE J1171, UL 1500, ISO 8846)
Estanqueidad IP66
Montaje en superficie o trasero en panel
Espárragos de cobre estañado de 3/8"-16 (M10), con longitud de 7/8" para varios terminales
Mando con textura táctil para identificar la posición

Especificaciones técnicas

EspecificaciónValor
Referencia11001
TipoSelector de 3 posiciones
ColorRojo
Entradas de batería2
Combinación de bateríasNo
AFDSí
Tensión máxima32 V DC
Intensidad continua325 A
Intensidad intermitente (5 min)600 A
Intensidad de arranque (30 s)1200 A
Capacidad de conmutación25 A
Espárragos3/8"-16 (M10), cobre estañado
Par de apriete15,82 Nm (140 in-lb)
Sección de cable para cumplir valores120 mm² (4/0 AWG)
Holgura para cable 4/0 AWG27,94 mm
Tornillos de fijaciónM6 (1/4")
Peso0,52 kg
UPC632085110017

Certificaciones

Marcado CE, ABYC E-11, ISO 8846, SAE J1171, UL 1107, UL 1500, IP66.
